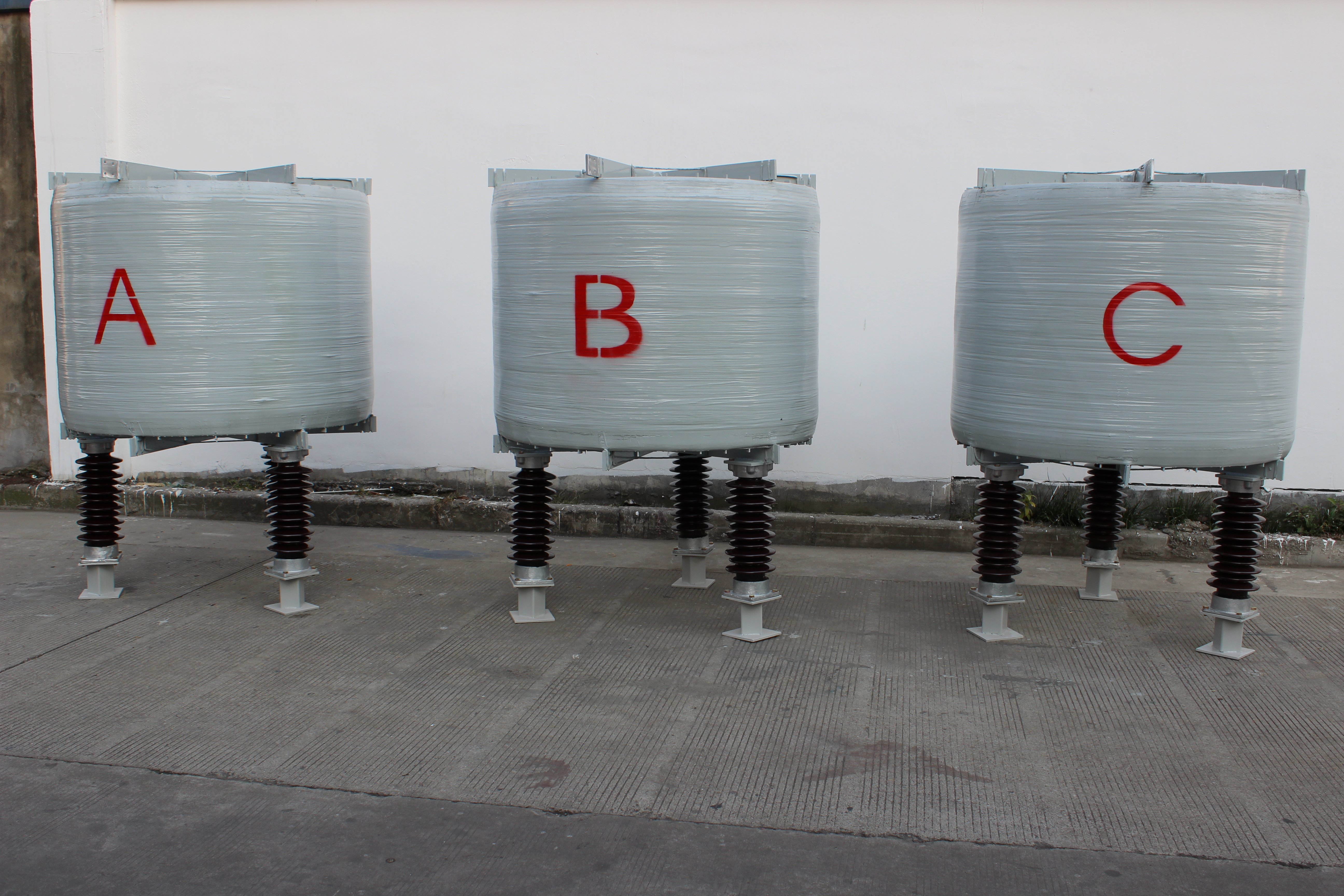

干式空心电抗器的分类及用途

串联电抗器：在并联补偿电容器装置中，与并联电容器串联连接用以抑制谐波电压放大，减少系统电压波形畸变和限制电容器回路投入时的冲击电流。

并联电抗器：并联连接在500KV和220KV变电站低压绕组侧，用于长距离轻负载输电线路的电容无功补偿。

滤波电抗器：与并联电容器组串联使用，组成谐振回路，滤除指定的高压谐波。

限流电抗器：串联连接在系统上，在系统发生故障时，用以限制短路电流，使短路电流降至其后设备的允许值。

平波电抗器：正常情况下，用以减少直流系统中电压和电流的谐波分量。故障情况下能有效抑制故障电流的上升速度，限制短路电流的峰值。常用在高压直流输电系统或与钢铁，有色冶金业的大型整流馈电式直流电动机串联使用。

阻尼电抗器：与电容器串联，专门用来限制电容器组投入交流电网时的涌流。

干式空心电抗器的特点：

所有电抗器均由环氧树脂浸渍过的长玻璃水束对线圈进行包封。电抗器由数个线圈包封组成。

电抗器线圈采用绝缘性能优良的聚脂薄膜作为导线的匝绝缘。

电抗器表面涂抗老化，抗紫外线的绝缘漆，具有良好的耐户外气候条件的性能。

电抗器线圈层间采用聚酯玻璃纤维引拔棒做外轴向散热气道，具有优良的散热性能。

电抗器在温升计算时，考虑了热点的最高温度，并留有相当的裕度，从而保证了电抗器长期安全运行。

电抗器整体经高温固化，每层绕组的导线引出端都焊接在上下铝合金星型支架上，上述结构决定了这种电抗器具有高度强，噪音低，抗短路电流能力强等优点。

电抗器导线采用界面很小的铝导线（1.9-4.5），有效降低了谐波下导线中的涡流损耗。

电抗器结构简单，紧凑，能长期运行在户外气候条件下，且维护简单方便。

干式空心电抗器使用条件：

使用地点：户内、户外；

环境温度：-40℃~+45℃；

海拔高度：1000m（超过1000m时，订货时需说明）；

安装场地应无有害气体，蒸汽及导电性和爆炸性尘埃。
